在安川机器人编程中，Mframe指令用于通过示教三个特征点来建立用户坐标系（User Coordinate System），方便在特定工件或工位的局部坐标系下进行作业编程（如焊接、搬运等）。用户坐标系是相对机器人基坐标系或工具坐标系的自定义坐标系，能简化路径示教（尤其当工件与机器人基坐标不平行时）。

一、用户坐标系的构成与Mframe原理

用户坐标系需定义 3 个关键参数（通过 3 个示教点确定）：

1. 原点（P0）：用户坐标系的基准点。

2. X 轴方向（P1）：从原点出发，沿 X 轴正方向的点（确定 X 轴）。

3. XY 平面（P2）：在 XY 平面内且不与 X 轴共线的点（确定 Y 轴和 Z 轴，Z 轴由右手定则生成）。

Mframe指令通过读取这三个示教点的位置数据，自动计算并生成用户坐标系参数（原点坐标、各轴方向向量），并将其存储到指定的用户坐标系编号（如 U1~U8，不同控制器支持数量可能不同）。

二、使用Mframe指令建立用户坐标系的步骤（以 DX200/YRC1000 为例）

1. 准备工作

• 确保机器人已完成原点回归（HOME），避免坐标系计算偏差。

• 选择合适的工具坐标系（如 T1），并确保工具末端（如抓手顶点）为示教参考点。

• 明确用户坐标系的应用场景（如工件放置面、工作台面），确定 3 个特征点的实际位置（建议标记在工件上，便于精确示教）。

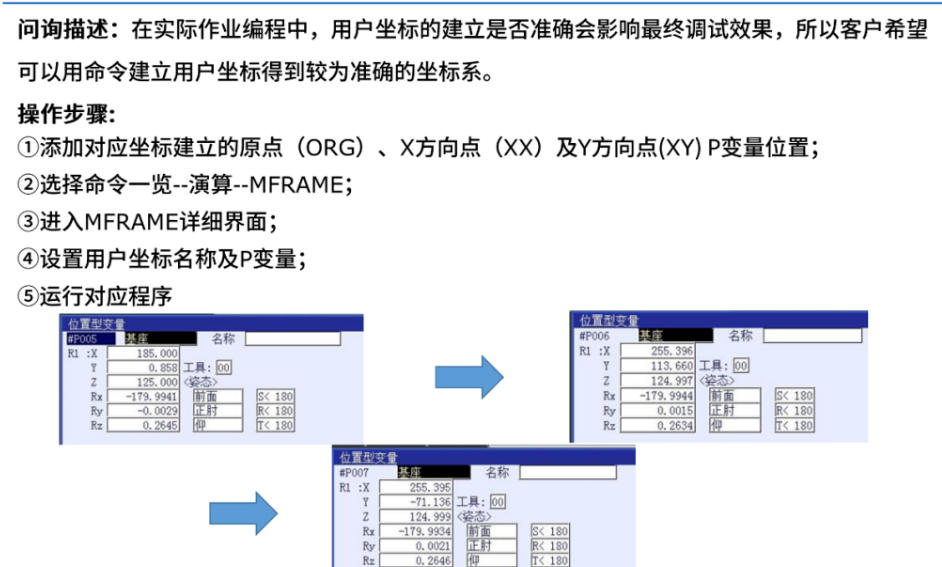

2. 示教三个特征点

在机器人作业程序（JOB）中，先示教定义用户坐标系所需的 3 个点（P0、P1、P2）：

plaintext

; 示例：示教用户坐标系U1的三个点
P0: J P[0] 100% FINE    ; 示教原点（如工件左下角顶点）
P1: J P[1] 100% FINE    ; 示教X轴方向点（从P0沿工件长边移动一段距离）
P2: J P[2] 100% FINE    ; 示教XY平面点（从P0沿工件短边移动一段距离，确保与P1不共线）

• 示教要点：

• P0、P1、P2 需在同一工件平面上（若为 3D 坐标系，P2 可不在同一平面，但需确保 XY 平面方向正确）。

• P1 与 P0 的距离、P2 与 P0 的距离建议大于 100mm（距离过短会导致坐标系计算误差增大）。

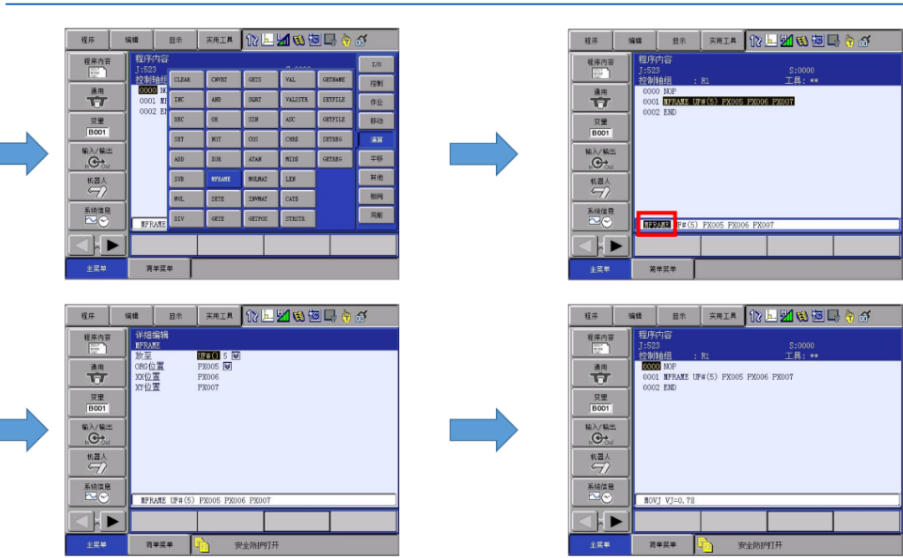

3. 执行Mframe指令生成用户坐标系

在程序中调用Mframe指令，指定用户坐标系编号及三个示教点，格式如下：

plaintext

Mframe U<编号>, P<原点>, P<X轴点>, P<XY平面点>

• 参数说明：

• U<编号>：用户坐标系编号（如 U1、U2，范围需符合控制器要求）。

• P<原点>：示教的原点（如 P [0]）。

• P<X轴点>：示教的 X 轴方向点（如 P [1]）。

• P<XY平面点>：示教的 XY 平面点（如 P [2]）。

示例程序：

plaintext

; 用P[0]、P[1]、P[2]建立用户坐标系U1
Mframe U1, P[0], P[1], P[2]

4. 确认与验证坐标系

• 切换坐标系：在示教器的「坐标系选择」中切换到新建的用户坐标系（如 U1）。

• 验证方向：

• 手动操作机器人沿 U1 的 X 轴移动，观察是否与 P0→P1 方向一致。

• 沿 U1 的 Y 轴移动，观察是否与 P0→P2 在 XY 平面内的垂直方向一致。

• 若方向错误，可能是 P2 示教位置偏差，需重新示教 P2 后再次执行Mframe。

三、注意事项

1. 坐标系编号冲突：Mframe会覆盖指定编号的已有用户坐标系，使用前确认编号未被占用。

2. 示教精度：三个点的示教精度直接影响坐标系准确性，建议使用 “FINE” 模式（精确停止）示教。

3. 工具坐标系影响：Mframe基于当前激活的工具坐标系（T）计算，若后续更换工具，需重新建立用户坐标系或修正工具参数。

4. 替代方法：若无法示教三点，也可通过「菜单→坐标系→用户坐标系」手动输入原点坐标和各轴方向参数（适用于已知数学参数的场景）。

通过Mframe指令建立用户坐标系后，后续编程可直接在该坐标系下示教路径（如J P[3] U1），大幅简化斜向工件或复杂工位的编程难度。
